白金(プラチナ)電極の粗面化や溶出を抑制する新しい手法

千葉大学大学院融合理工学府博士後期課程学生の久米田友明氏、同大学大学院工学研究院の中村将志 教授、星永宏 教授、高輝度光科学研究センターの坂田修身 常務理事らの研究チームは、これまで考慮されてこなかった電解液中のイオンが白金(Pt: プラチナ)電極表面の粗面化や溶出に影響を及ぼすことを明らかにしました。

 白金は、燃料電池や水電解に用いられる重要な電極触媒です。本研究で得られた知見を応用することにより、白金の反応活性の向上や、燃料電池の耐久性・コスト削減につながることが期待されます。

 本研究成果は、2024年3月20日に、米国化学会誌 Journal of the American Chemical Society オンライン版に掲載されました。

研究の背景:

貴金属である白金は、燃料電池や水電解などの様々な電気化学反応に高い活性を示します。このため、腐食性の強い電解質を用いた電気化学デバイスの電極材料に用いられています。耐腐食性のある白金ですが、燃料電池では、起動・停止を繰り返していくと、白金の溶出や凝集が起こり、発電性能が徐々に低下していくことが課題となっています。

図1: 白金表面原子の溶出過程



 現在のところ溶出する理由は次のように考えられています(図1)。燃料電池の起動・停止により、電極触媒である白金の電極電位が変動します。白金の電極電位が正電位になると水(アルカリ中では水酸化物イオン)と反応し、白金表面に水酸基や酸素原子が吸着。白金原子と吸着酸素の原子位置が変わる原子位置交換と呼ばれる現象が発生。その結果原子位置交換した白金が、電極電位を負電位側に還元し容易に溶出。

 これまでの燃料電池触媒の研究では、酸化されにくい電極触媒を用いたり、酸素源である水が反応しにくいように疎水性物質を触媒表面に吸着させたりする取り組みにより、耐久性を向上させていました。今後は、さらなる活性化や耐久性の向上に向けて、異なるアプローチが求められています。

研究の成果:

 本研究では、白金表面から少し離れた場所にあるイオンに着目しました。水溶液中においてイオンは水和されていますが、水との親和性はイオンの種類によって大きく異なります。アルカリ金属イオンの場合、イオン半径の小さなリチウム(Li)イオンは、水と親和性が強く親水性となりますが、カリウムイオンやセシウムイオンは親水性が弱くなります。水との親和性の弱いアルキル基をもつアルキルアンモニウムイオンは強い疎水性となります。このような親水性や疎水性に着目し、様々なイオンを電解質に用いて、大型放射光施設SPring-8や放射光実験施設フォトンファクトリー(PF)を利用した表面X線回折法により白金表面の構造を決定しました。また、表面酸化物を振動分光法により調べました。

図2: 水酸化カリウム(KOH:寒色)溶液中では白金原子の溶出や原子位置置換による粗面化のため不可逆的に回折強度が減少する。水酸化テトラメチルアンモニウム(TMAOH:暖色)溶液中では、回折強度が変化せず表面が平滑であることを示している。

 これまでの研究から親水性イオンは白金表面の水酸基と強く相互作用するため、表面構造を安定化しやすいと考えられていました。しかし、疎水性であるテトラメチルアンモニウム(TMA)イオンを用いても、高電位側において白金の表面が平滑であり原子位置交換が起こりにくいことが分かり、予想と反する結果でした。一方、水との親和性が中程度のカリウム(K)イオンでは、原子位置交換がより低電位から起こり、白金の電極電位が変動することによって、粗面化しました。つまり、原子位置交換の起こりやすさは、陽イオンの親水性と密接に関係しているのです。アルキルアンモニウムイオンは、平滑な白金電極の燃料電池反応を活性化する効果もあるため、活性と耐久性の両立が可能となります。

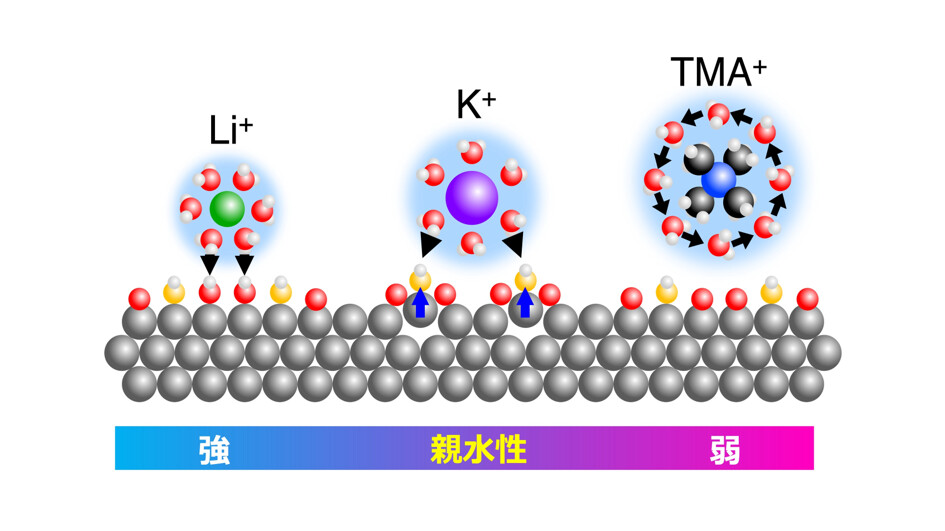

図3: 各陽イオンと白金表面の相互作用。白丸は水素原子、赤丸と黄丸は酸素原子。Li+は吸着水酸基と強く相互作用するため原子位置置換が起こりにくい。

 さらに振動分光により吸着酸素と吸着水酸基の観測を行ったところ、原子位置交換の起こりやすさには、吸着水酸基と吸着酸素が関与していることが分かりました。図3のように中程度の親水性陽イオン(K)は、吸着水酸基と相互作用します。同時に吸着酸素も存在しますが、どちらも負の電荷を帯びているため互いに反発します。この負電荷同士の反発力を低減するために、白金原子が表面から持ち上げられることが原子位置交換を促進します。白金表面の酸化過程は複数の酸化状態をとり複雑な構造となりますが、最先端な分析を駆使することにより、詳細な構造や酸化メカニズムの解明につながりました。

今後の展望

 本研究により、白金溶出の前段階である表面原子の位置交換の起こりやすさは、表面近傍の親水性・疎水性イオンの影響を受けることがわかりました。とくに疎水性イオンは平滑な白金電極で起こる燃料電池反応の活性を著しく高めることが知られています。そのため、今回明らかとなった疎水性イオンによる粗面化の抑制は、高い触媒活性の維持につながると考えられます。本研究の成果により、活性と耐久性を両立した電極触媒の開発につながります。
